JCZ7-7.2-12/D630-6.3(B) |
|
| |
|
名稱 |
單位 |
數值 |
主
電
路 |
額定工作電壓（Ue） |
kV |
7.2 |
12 |
額定工作電流（Ie） |
A |
400、630 |
額定頻率 |
Hz |
50 |
額定關合能力 |
A |
10Ie(AC-4) |
額定開斷能力 |
A |
8Ie(AC-4) |
額定短時耐受電流 |
A |
10Ie |
額定峰值耐受電流 |
A |
25Ie |
額定短路持續時間 |
s |
4 |
工頻耐受電壓 |
相對地 |
kV |
32 |
42 |
真空斷口 |
kV |
32 |
42 |
雷電沖擊耐受電壓 |
kV |
60 |
75 |
控制電路 |
額定電壓（Us） |
V |
AC或DC.110/220 |
額定功率（Ps）電保持 |
VA |
≤1000/100(吸合/保持) |
輔助電路 |
形式 |
|
2a+2b |
額定值 |
|
AC380V/10A, DC380V/2A |
控制電路、輔助電路對工頻耐受電壓 |
kV |
2 |
額定操作頻率 |
長期 |
次/h |
300 |
短期 |
次/h |
600 |
機械壽命 |
萬次 |
30 |
電壽命 |
萬次 |
10 |
機
械
特
性 |
合閘時間 |
ms |
≤200 |
合閘不同期 |
ms |
≤3 |
固有分閘時間 |
ms |
≤160 |
合閘彈跳 |
ms |
≤10 |
注：額定控制電壓亦可按用戶需要定制。 |
|
|

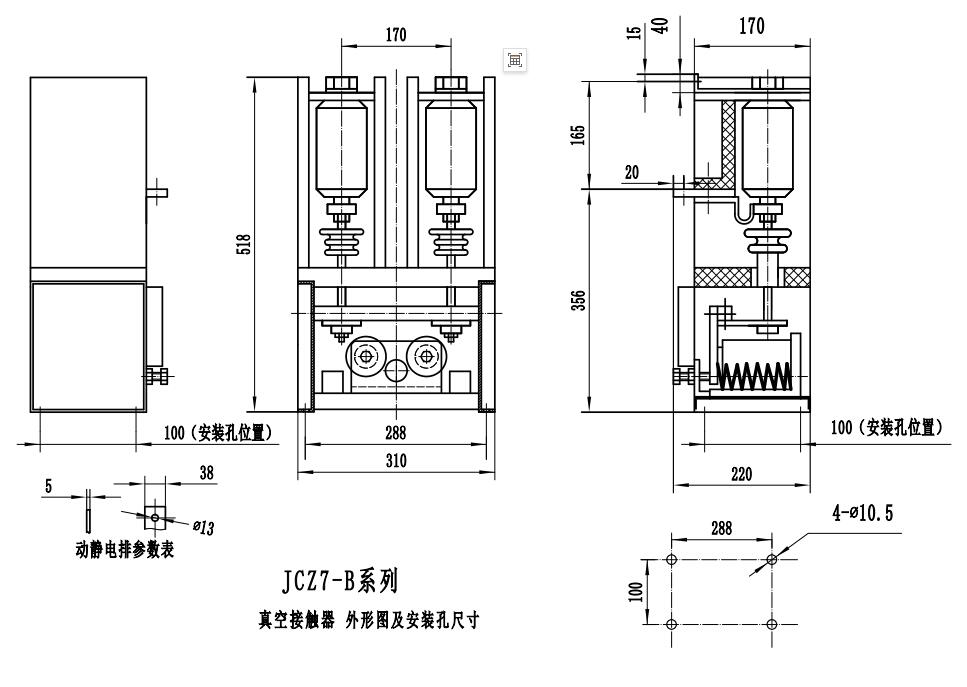

外形及安裝尺寸圖 |
|
| |
|
| |
|
