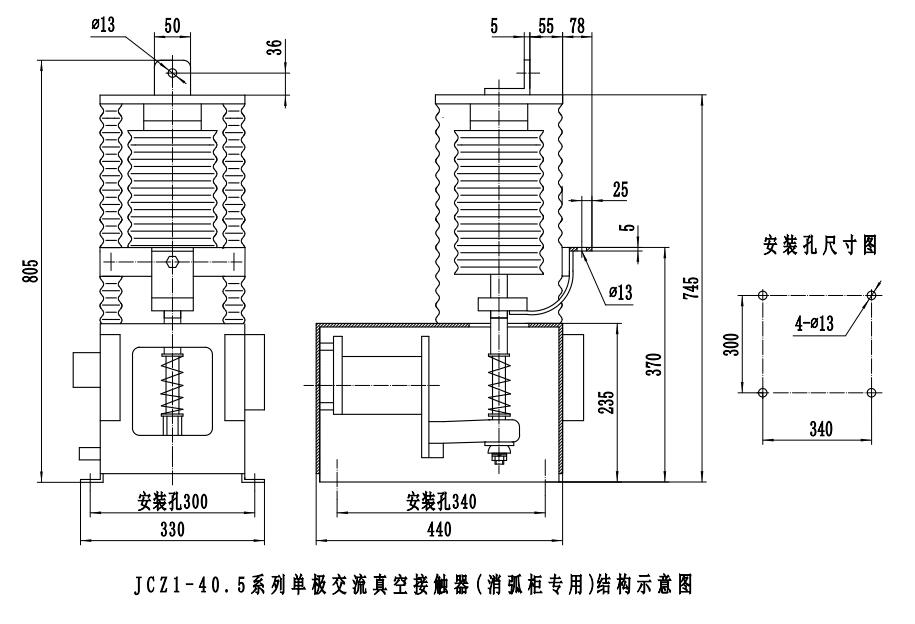

JCZ1-40.5/630A |
|
|
名稱 |
單位 |
數值 |
主電路 |
額定工作電壓（Ue） |
KV |
40.5 |
額定工作電流(Ie) |
A |
630 |
額定頻率 |
Hz |
50 |
額定關合能力 |
A |
10Ie (AC-4) |
額定開斷能力 |
A |
8Ie (AC-4) |
額定短時耐受電流 |
A |
10Ie |
額定峰值耐受電流 |
A |
25Ie |
額定短路持續時間 |
S |
4 |
工頻耐受電壓 |
進線端相對地 |
kV |
95 |
真空斷口 |
kV |
85 |

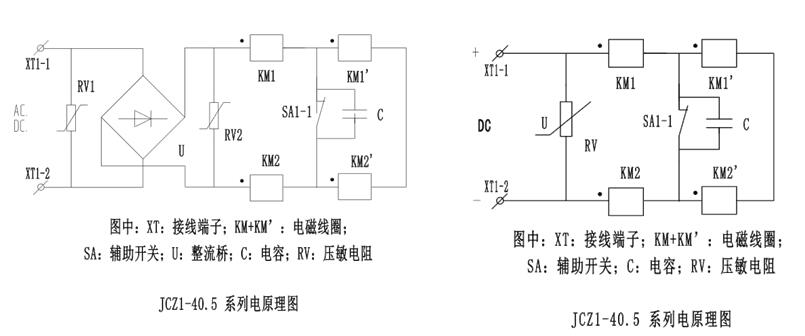

控制電路 |
額定電壓 |
V |
AC.或DC .110/220 |
額定功率（Ps）電保持 |
VA |
≤1200/100 (吸和/保持) |

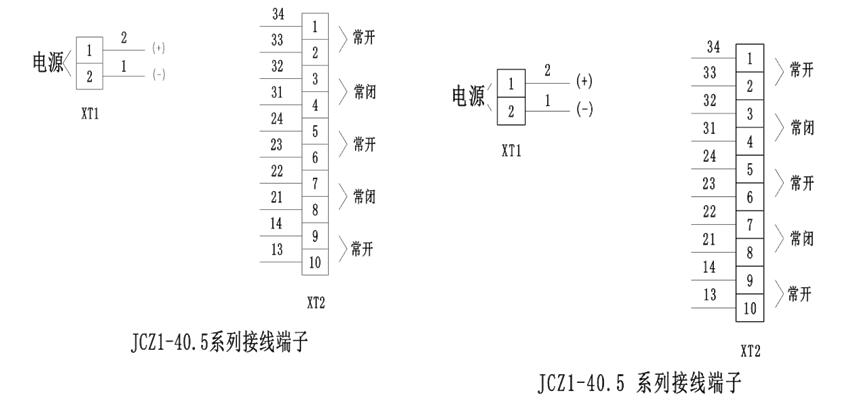

輔助電路 |
形式 |
|
3NO＋2NC |
額定值 |
|
AC 380V/5A
DC 380V/1A
|
控制電路、輔助電路對地工頻耐受電壓 |
kV |
2 |
額定操作頻率 |
長期 |
次/h |
120 |
短期 |
次/h |
300 |
機械壽命 |
萬次 |
3 |
電壽命 |
萬次 |
3 |
機械特性 |
合閘時間 |
ms |
≤200 |
分閘時間 |
ms |
≤160 |
注：1.額定控制電壓亦可按用戶需要定制。 |
|
|
|
|
|
| |
|
|
|
| |
|
